UV Ozono detektagailua

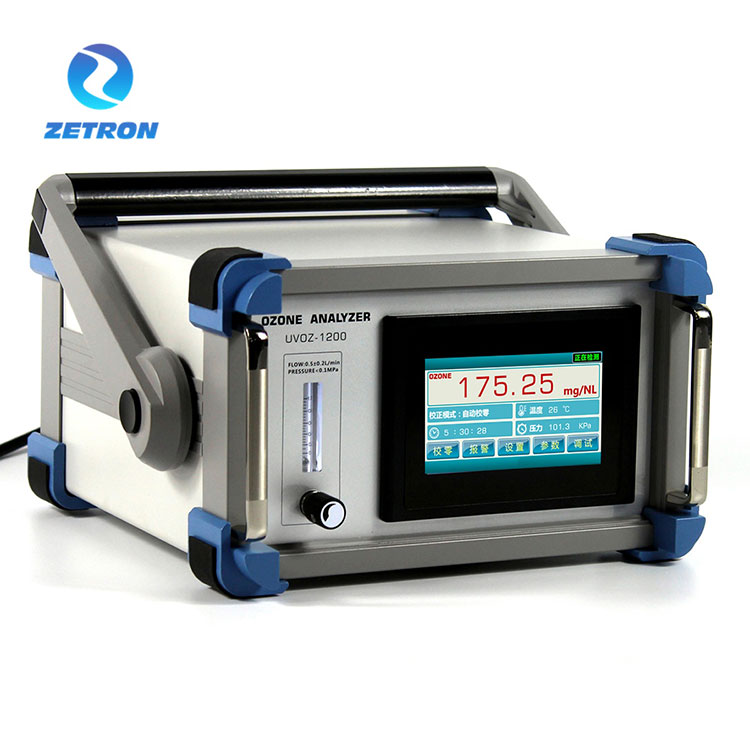

PTM600-OZ UV ozono detektagailua

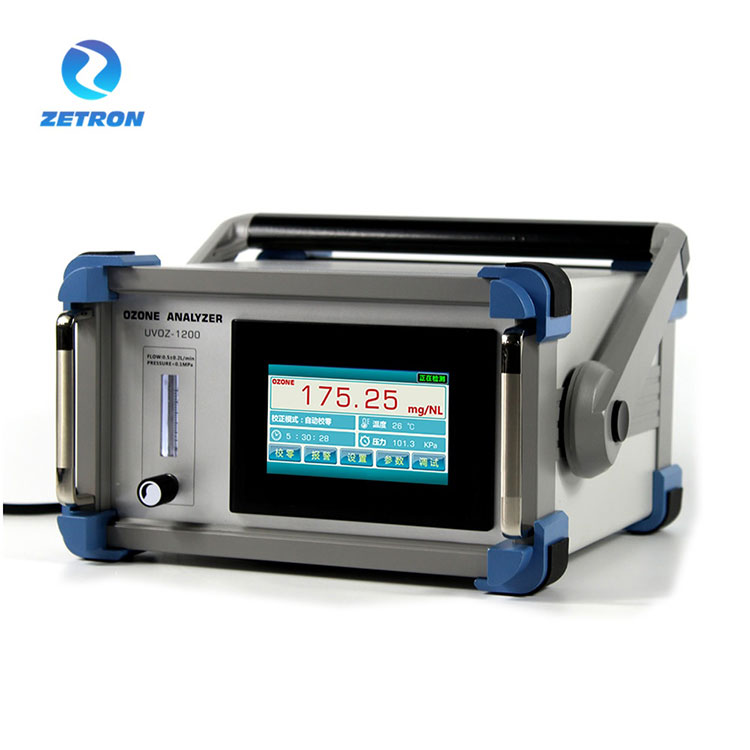

Deskribapen Orokorra

UV Ozono-detektagailua mikroprozesadorean oinarritutako izpi bikoitzeko fotometroa da (UV 254 nm) airean edo oxigenoan dagoen ozono-edukia neurtzeko.

Lagin-gasaren ozono-edukia ebaluatzeko OZONO-DETEKTORAK neurketa-kanalaren UV erradiazioa, erreferentzia-kanalaren UV erradiazioa, tenperatura eta kubetako presioa neurtzen ditu.

Ozono analizatzaileak ukipen-pantaila funtzionatzeko interfazea du, denbora errealeko ozono-kontzentrazioa erakusten duena. Eta ukipen-pantaila presio eta tenperatura konpentsazio pantailarekin ere badago. Kontzentrazio handiko (g/Nm3) barrutirako, fluxu-sarreraren funtzioa du, ozono-sorgailuaren irteera denbora errealean bistaratu dezakeena. Oinarrizko osagaiak iraupen luzeko uv argi sistema hartzen du, argi-transmisio handiko kuartzoarekin, zero noraezeak detekzio-zehaztasunari eragin diezaion saihesteko. Ez da zertan ozono-sarrera ixtea zeroa jartzen denean ekipoak 24 orduz etengabe funtziona dezakeela ziurtatzeko.

Ozono-kontzentrazioa ozonoaren ehuneko pisuan (% wt/wt), lagin-gasaren metro kubiko normal bakoitzeko ozono gramotan (g/Nm3) edo ppmv (AQ: g/m3 edo ppm) bistaratzen da pantaila alfanumerikoan. Funtzionamenduan kontzentrazio-unitatea alda daiteke.

Besteak beste, alda daitezkeen parametro gehigarriak hauek dira:

Presioaren bistaratzeko unitatea (kPa)

Alarma-parametroak (atalase altua/baxua)

Gas eramailearen izaera: airea edo oxigenoa (PSA barne)

RS-485 interfazearen parametroak

4-20MA seinale irteera

Instalazioa eta Elikatze Konexioa

Laginaren gasaren konexiorako 6 x 4 mm-ko PTFE hodiak erabili behar dira (eskatuz hornituko dugu). Lagin-gasa lagin-gas-iragazkiaren bidez konektatu behar da ("IN"). Kontzentrazio-neurketaren denbora-tartearen araberakoa da

a) laginaren gasaren emaria,

b) analizagailurako hodiaren luzera,

c) hodiaren sekzioa (6x4 mm-ko hodiak gomendatzen ditugu, ez gehiago!),

d) analizatzailearen beraren denbora-tartea. Gomendatutako 0,2 eta 1 l/min-ko emari-abiaduran 2 eta 0,4 s-ko atzerapena izango da 6 x 4 mm-ko 2 m-ko hodi-luzerarekin.

Ondorengo marrazkiek konfigurazio posibleak erakusten dituzte:

Laginketa metodoa: presio positiboaren laginketa;

Pantaila-interfazea: 4,3 hazbeteko ukipen-pantaila-interfazea;

Edukien interfazea: Ozono-kontzentrazioa, tenperatura, presioa;

Funtzio osagarriak: tenperatura konpentsazioa, presio konpentsazioa;

Bistaratzeko unitatea: g/Nm3, mg/NL aukerakoa;

Pantailaren bereizmena: 0.01g/Nm3;

Gas-emaria: 0.5L±0.2L/min;

Sarrerako presioa: <0.1MPa;

Kontzentrazio-errorea: gehienez % 0,5 FS;

Errore lineala: gehienez % 0,5 FS;

Zero noraeza: <± % 0,3. FS;

Erreakzio denbora: ≤ 1 segundo;

Ingurumen-tenperatura: -30 ~ 80 ℃;

Pipeline interfaze metodoa: estutze azkarra (altzairu herdoilgaitza);

Saihesbidearen laginketa-diametroa: Φ 6 (6mm * 4mm);

Komunikazio metodoa: RS-485;

Irteera modua: 4-20mA (aktiboa);

Energia hornidura: 24V DC;

Tamaina: 120mm (altuera) × 160mm (zabalera) × 60mm sakonera;

Oharra: 1mg/L=1g/m3=467PPM;

Doako bermea: 24 hilabete (ostalariarentzat);

Konfigurazio estandarra: korrosioaren aurkako emari-neurgailua, ozono-ihes-suntsitzailea, ozono-sarrera (hautsa) iragazkia.

Produktuaren ezaugarriak:

Neurketa-ezaugarriak: teknologia patentatua zero puntuko doikuntza automatikoko funtzioarekin, bide bikoitzeko ultramorearen xurgapenaren printzipioa, iraupen luzeko LED ultramoreen argi iturri arrotza, etengabeko funtzionamendua, detekzio-kontzentrazioaren egonkortasuna bermatuz.

Proba metodoa: bide bikoitzeko UV xurgapen metodoa, bizitza luzeko argi iturri sistema, neurketa zehaztasun handia.

Neurketa-printzipioa: Lambert Beer legearen arabera, neurketa zehatzak xurgapen fotometrikoaren printzipioaren bidez egiten dira.

Argi-iturri-sistema: iraupen luzeko atzerriko argi-iturri ultramore-sistema (LED argi ultramorea lentearekin), 2 urteko doako bermearekin.

Erabilera: Gomendagarria da barrualdean instalatzea eta erabiltzea, iragazgaitza den hegazkin-entxufez hornituta.

Igerileku argien sistema: igerileku argien teknologia bereizia, ihesik gabekoa, presio handiko erresistentzia eta fluxu handiko laginketa gasaren inpaktuarekiko erresistentzia.

Konpentsazio adimenduna: Tenperatura eta presioaren konpentsazioa eta pantaila integratua, automatismoarekin

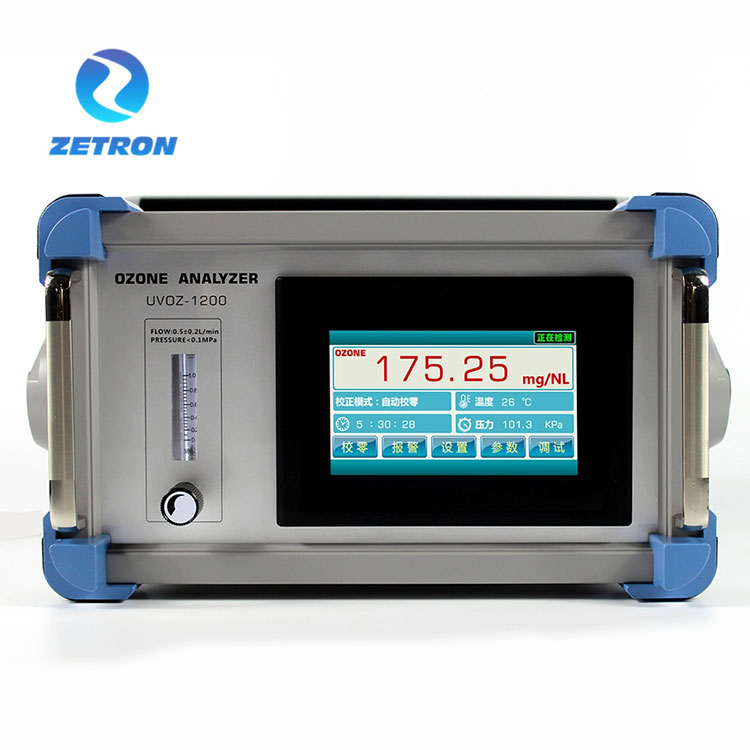

Egitura

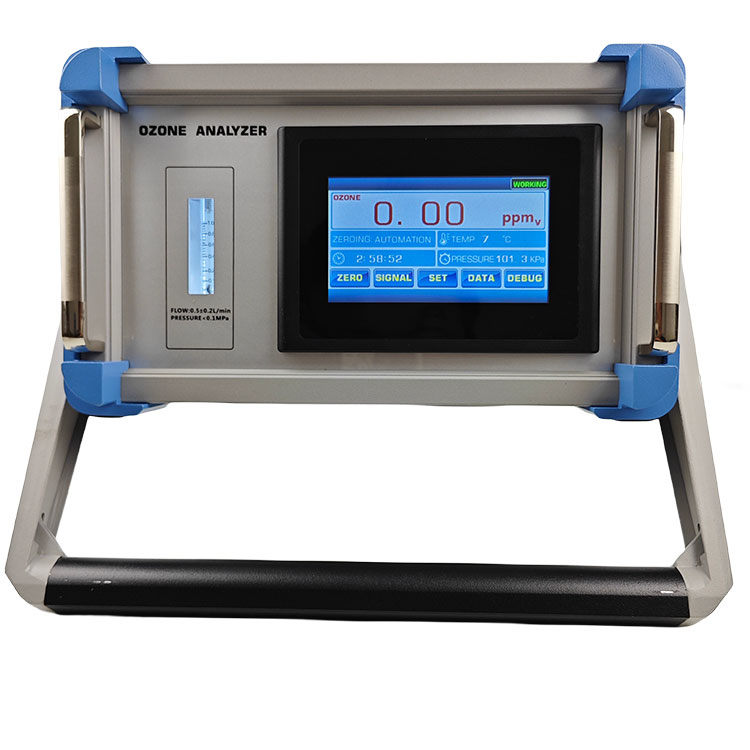

Pantaila eta pantaila pantaila

Potentzia sarrera, seinalearen irteera, ozonoaren sarrera, ozonoaren irteera

Potentzia sarrera:

Seinale terminalaren irteera:

Konexioa eta prozesua

UV OZONO DETECTORA, adar paraleloen laginketa konexio diagrama

(Oharra: konexio-prozesu hau erabiltzea, laginketa bereiztea eta atmosfera agortzea gomendatzen da ozonoa suntsitzeko gailutik igaro ondoren.)

UV OZONO-DETEKTOREA, serieko laginketa-konexio-diagrama

(Oharra: konexio-prozesu hau erabiltzean, garrantzitsua da ozono-sorgailuaren irteerako hodiaren presioa egonkorra izan behar dela. Presio-igorlearen konpentsazio integratuak detektatutako ozono-kontzentrazio-balioa tarte jakin batean aldatzea eragingo du.)

Eredua: UV OZONO-DETKTOREA

Neurketa-tartea: 0-300g/Nm3

Aukerako sorta: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Argi iturriaren iraupena: gutxi gorabehera 30000-50000 ordu;
