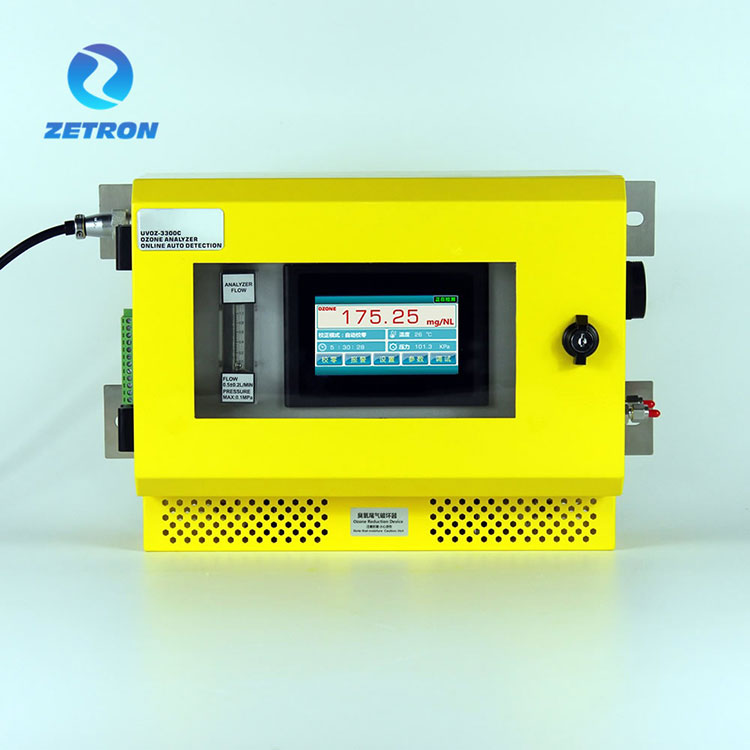

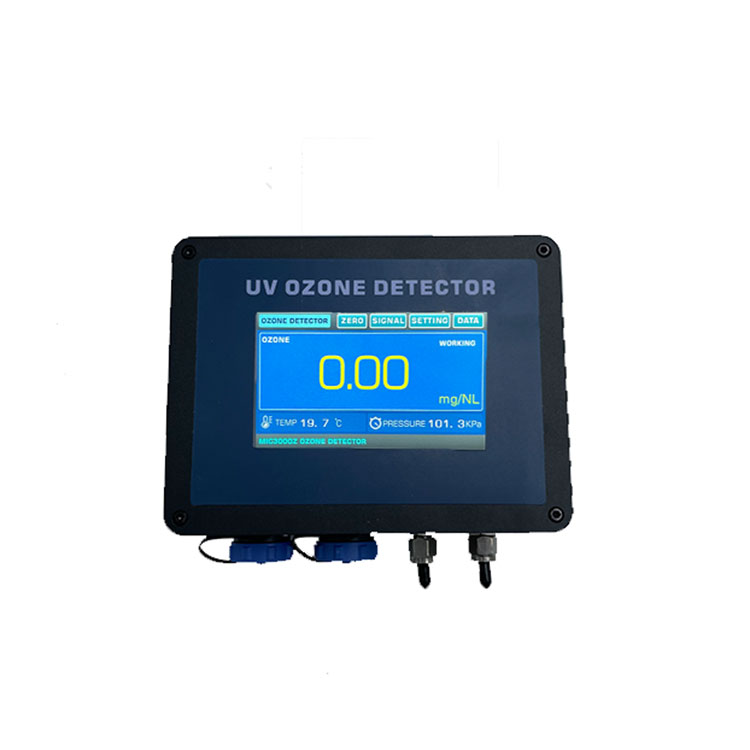

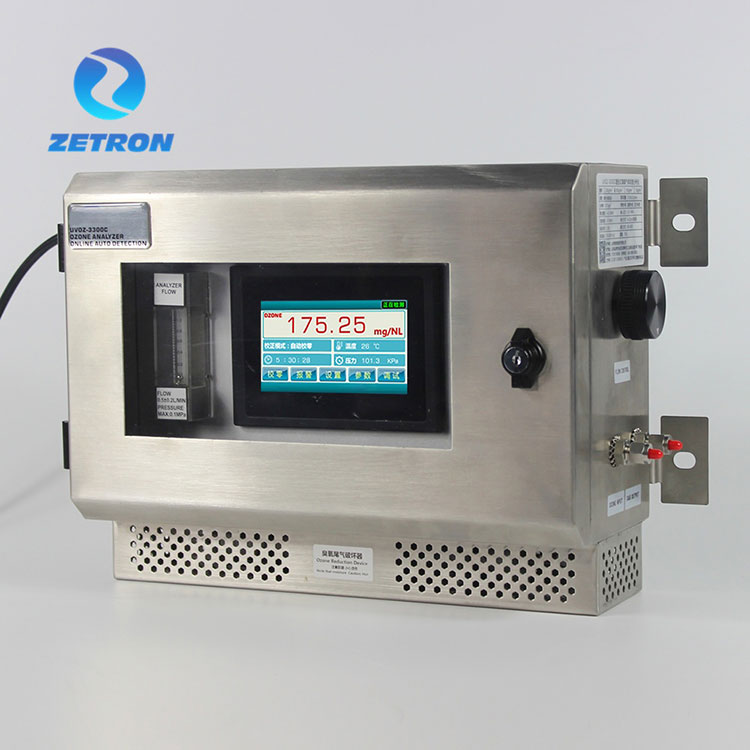

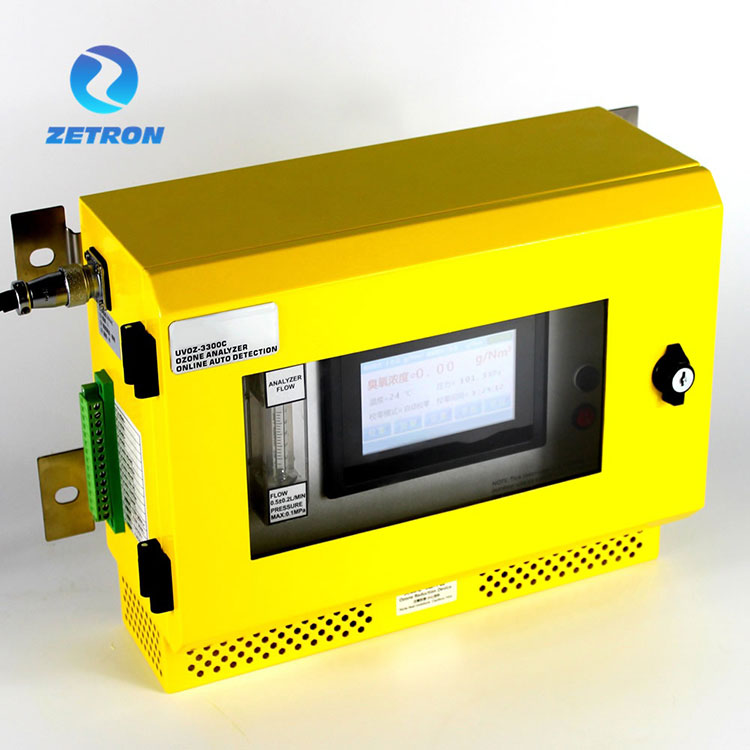

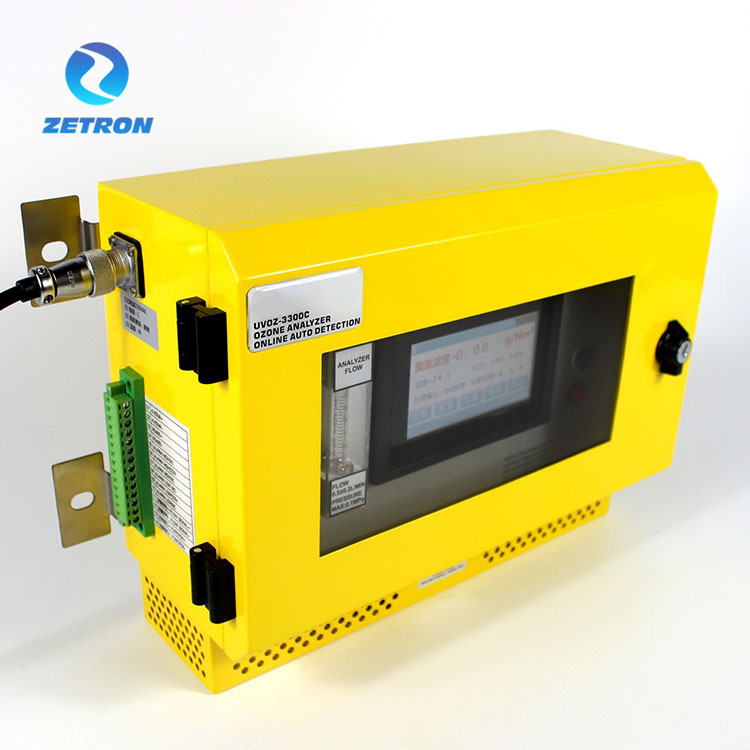

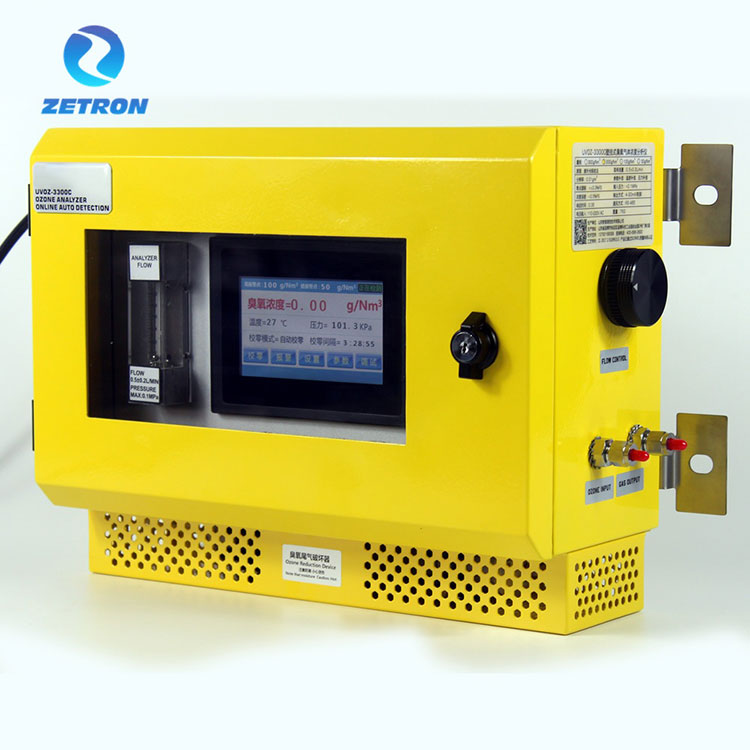

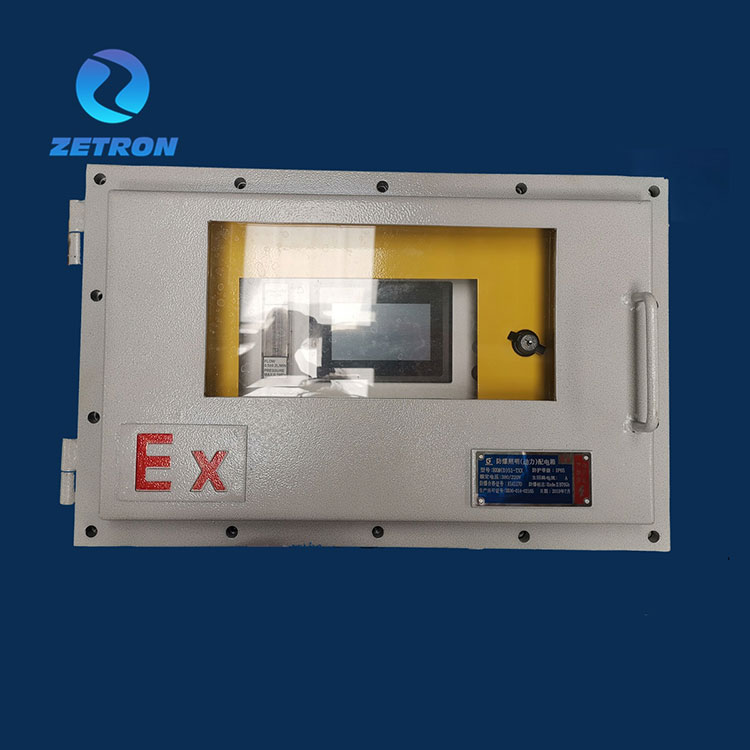

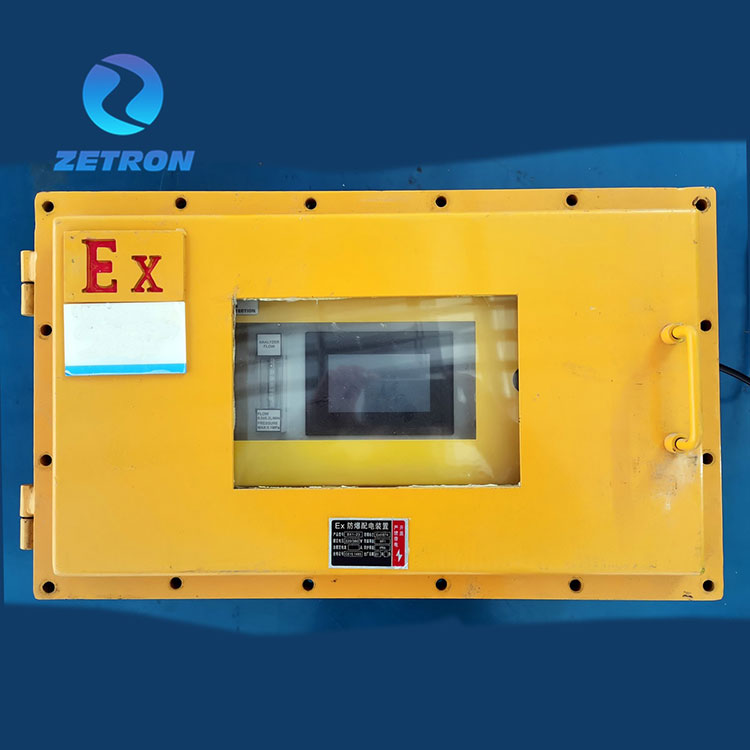

Horman muntatutako ozono-analisia

MIC500-OZ Horman muntatutako ozono-analisia

Lambert Bill-en legean oinarrituta, analizatzaileak argi-seinalearen intentsitatearen aldaketa neurtuz UV xurgapenaren aurretik eta ondoren, egungo ozono-kontzentrazioa kalkulatzeko. Ekipamenduak UV argi iturri bikoitzeko sistema aurreratua hartzen du lanpara-hodiaren kudeaketa-sistema adimentsuarekin eta bereizitako fotozelula teknologiarekin, analizatzaileak isurketarik gabeko, laginketa-presioaren aurkako gas-presioaren aurkako ezaugarriak ahalbidetzen dituena.

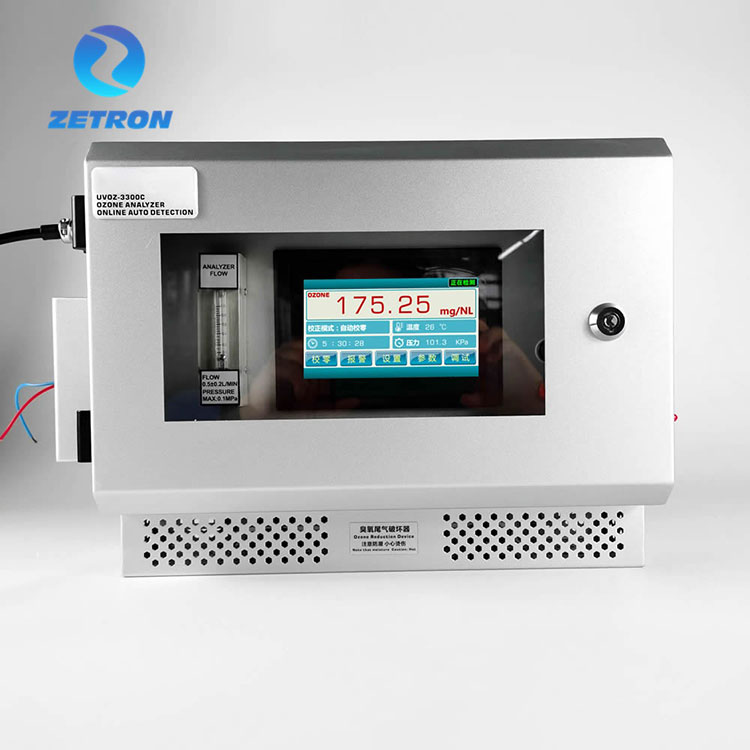

Horman muntatutako ozono-aztergailuak ukipen-pantailaren funtzionamendu-interfazea du, denbora errealeko ozono-kontzentrazioa erakusten duena. Eta ukipen-pantaila presio eta tenperatura konpentsazio pantailarekin ere badago. Kontzentrazio handiko (g/Nm3) barrutirako, fluxu-sarreraren funtzioa du, ozono-sorgailuaren irteera denbora errealean bistaratu dezakeena. Oinarrizko osagaiak iraupen luzeko uv argi sistema hartzen du, argi-transmisio handiko kuartzoarekin, zero noraezeak detekzio-zehaztasunari eragin diezaion saihesteko. Ez da zertan ozono-sarrera ixtea zeroa jartzen denean ekipoak 24 orduz etengabe funtziona dezakeela ziurtatzeko.

Ozono-kontzentrazioa ozonoaren ehuneko pisuan (% wt/wt), lagin-gasaren metro kubiko normal bakoitzeko ozono gramotan (g/Nm3) bistaratzen da pantaila alfanumerikoan. Funtzionamenduan kontzentrazio-unitatea alda daiteke.

Besteak beste, alda daitezkeen parametro gehigarriak hauek dira:

Presioaren bistaratzeko unitatea (kPa)

Alarma-parametroak (atalase altua/baxua)

Gas eramailearen izaera: airea edo oxigenoa (PSA barne)

RS-485 interfazearen parametroak

4-20MA seinale irteera

Aukerako barrutia eta lan modua

 Ezaugarri Teknikoak

Egitura

ENERGIA SARRERA:

ALARMA SINGALA IRTEERA

IRTEERA SINGALA

Konexioa eta prozesua

ozono-analizagailua presio aktiboa laginketa-prozesuaren diagrama

Eragiketa-instrukzioa

【1】.Erabilera baldintza

Analizatzaile hau barrualdean instalatzeko eta funtzionatzeko erabiltzen da. 5 minutuz aurrez berotzea gomendatzen da eta, ondoren, behin zeroan jartzea. Sarean erabil daiteke 24 orduz. Mesedez, arreta jarri energiaren eta ingurumenaren segurtasunari erabiltzean. UV LED argi iturriaren monitorizazio sistemaz hornituta dago, eta sistema argi iturriaren distiraren arabera egokituko da. Ozonorik gabe zero desbideraketa bada, eskuz zero jarri dezakezu garbitzeko. Batzuetan, zero desbiderapena gertatzen da, eta hori alde batera utzi daiteke.

【2】 Abisuak

①Ozono analizatzaile hau barrualdean erabiltzen da eta ingurunea aireztatuta, lehorra eta beste gas korrosiborik gabe mantendu behar da. Bereziki, ingurumenean amoniakoa, hidrogeno kloruroa, hidrogeno sulfuroa eta beste gas batzuk egonez gero, korrosiotik babestu behar dira. Baldintza honek eragindako edozein arazo ez dago doako bermearen barruan.

②Ozono gas garbia eta lehorra bermatu behar da. Behar izanez gero, ozono-gasaren kontzentrazioa antzeman behar da leku hezeetan edo olioarekin, hautsa, iragazkiak (erregasen iragazkiak) eta deshezegailuak (kondentsadore elektronikoak) tresnaren sarreran instalatu behar dira. Bestela, baldintza honek eragindako edozein arazo ez dago doako bermearen barruan.

③Debekatuta dago ihes-gasa suntsitzailearen irteera hodi nagusira konektatzea, eta ihes-gasa hustu edo suntsitu behar da.

④ Tresna denbora luzez erabiltzen ez bada, beharrezkoa da berogailua aldizka elektrifikatzea eta tresna hezetasunaren aurka gordetzea.

⑤Ihes-gasen suntsitzailea lan-egoeran gogotsu egongo da, zorrozki debekatuta dago eskuz zuzenean ukitzea. Kontuz ihes-gasen suntsitzailea baliogabea izango da hezetasun isolamenduan denbora luzez egonez gero. Irteeran ozono gasa gainezka aurkitzen baduzu, jarri harremanetan fabrikatzailearekin hura ordezkatzeko.

⑥Sarrerako konexio-hodiak PTFE materiala erabili behar du.

⑦ Fabrikatzailearen aire-iragazkiak hauts partikulak soilik iragazi ditzake. Erabiltzaileak ozono-gasa olio-lainoarekin, ur-lainoarekin eta beste euskarri batzuekin detektatu behar badu, jarri harremanetan fabrikatzailearekin garaiz tratamenduaren aurretiko gailua pertsonalizatzeko.

C. Eragiketa-interfazea

（Kontzentrazio handia 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

interfaze nagusia-bistaratzeko funtzio normala

"Lan egiten", "kalibrazioa" eta "errorea" pantaila nagusiko bistaratze-interfazearen beheko eskuineko izkinan bistaratzen dira.

●WORKING: exekutatu probaren egoera

●ZEROA: tresna zero kalibrazio eragiketa batean dago

●ERROREA: ozono analizatzailearen hutsegitea. Mesedez, jarri harremanetan fabrikatzailearekin garaiz.

●KARGA: Tresna piztu ondoren, makina beroak karga-egoera bistaratzen du

Zeroaren menua

Erabiltzaileek "eskuzko zero kalibrazioa" eta "zero kalibrazio automatikoa" moduen artean aukera dezakete egoeraren arabera.

Zero kalibrazio automatikoko tartearen denbora erabiltzaileek ezar dezakete beren beharren arabera.

Ozono-kontzentrazio-balioa ≥100g/Nm3 dela hautematen denean, fabrikatzaileak 24-96 orduko zero kalibrazio-denbora automatikoa gomendatzen du.

Ozono-kontzentrazio-balioak ≤100g/Nm3 hautematean, fabrikatzaileak 8-12 orduko zero kalibrazio automatikoa gomendatzen du.

"Eskuz zero kalibrazioa behin" botoiak, aktibatzen denean, zero kalibrazio eragiketa bat egiten du ozono gasaren kontzentrazio-analizatzailean.

Seinaleen menua

Erabiltzaileek "alarma puntu altua" eta "alarma puntu baxua" konfigura ditzakete euren egoeraren arabera. Errele seinale irteerako bi multzo dituen tresnak, erabiltzaileek NO, COM, NC errele seinaleen bi multzo konekta ditzakete.

Errele-seinaleak erabiltzean, kontuan izan behar da errele-seinaleak 24V-ko gehienezko korronte korrontearen sarrera izan behar duela.

Ezarpen menua

a. Erabiltzaileek "tenperatura-konpentsazioa" ezar dezakete ozono-kontzentrazioen kalkuluekin "ireki" eta "itxi" tokietara balioak ekartzeko.

b. Erabiltzaileek "presioaren konpentsazioa" ezar dezakete ozono-kontzentrazioen kalkuluekin "ireki" eta "itxi" tokietara balioak ekartzeko. Tresna-presio-transmisore honek ponpaketa laginketa eta presio aktiboaren konpentsazioa onartzen ditu.

c. Erabiltzaileek unitatea behean aukeratu dezakete egoeraren arabera:

Azalpen gehigarria:

g/Nm3 eta g/m3 NTP unitateek tenperatura estandarrean (20 ℃ seguruenik) eta presio estandarrean (101,325 KPa) esan nahi dute.g/m3 NTP.

（NTP- tenperatura eta presioa normala, STP - tenperatura eta presioa estandarra)

g/Nm3 nazioarteko adierazpenaren adierazpena da. Pantailak nazioarteko praktika jarraitzen du eta g/Nm3 kontzentrazioko adierazpen modua hartzen du.

DATU menua

Ikusi parametroen menuaren pantaila nagusia.

Parametroen menuko datu-balioak fabrikatzailearen langile teknikoak ozono analizatzailearen errendimendua ebaluatzeko erabiltzen dituen parametro-adierazleen berdinak dira. Parametro-orri honek bide bikoitzeko ultramorearen xurgapeneko ozono analizatzailearen parametro ezberdinak bistaratzen ditu, ozono analizatzailea detektatzeko eta bistaratzeko egoera normalean dagoen zehazteko erabiltzen dena.

●UVLED-R: erreakzioa UV argiaren iturria da, gas argiaren intentsitate parametrorik ezean.

●UVLED-M: UV argi-iturriaren argi-intentsitatearen parametroa detekzio-ganberatik (argi-zelula) igaro ondoren.

●DATA-ZERO etaDATA-ABSR bill Lambert Legearen eta programa-algoritmoaren arabera ozono-analisiagailuak lortutako parametro-datuen balioak dira.

Sistemaren egoera: "NORMAL" eta "ERROR"-ek ozono-analisiak normalean funtziona dezakeen ala ez epai dezakete tresnaren parametroen kalkuluaren arabera.

●LED-Svalue erabiltzailearen gaitasuna da ozono-gasaren kontzentrazio-sentsorearen datuak berriro kalibratzeko, uneko kontzentrazioan izandako aldaketetan oinarrituta.

Erreferentzia-erlazioak egungo LED ultramorearen argi-iturriaren intentsitatea islatzen du, gasaren eraginpean egon ez denean.

Erreferentzia-balioak LED ultramorearen argi-iturriaren argi-intentsitatearen parametroa islatzen du, zero kalibrazioan gasa igaro gabe.

Doikuntza automatikoko funtzioa: tresnaren atzeko planoak LED ultramorearen distira (erreferentzia-balioa) grabatuko du zero kalibrazioan. LED ultramorearen distira desbideratzen denean, sistemak automatikoki zuzenduko du LED ultramorearen distira, ozono-gasaren kontzentrazio-sentsorearen zero puntua automatikoki doitzeko tarte jakin batean, zero puntuko desbideratzea modu eraginkorrean saihestuz.

Araztu menua

Arazketa moduaren menua oinarrizko ezarpenak eta parametroak doitzeko dira. Erabiltzaileak ez dira pasahitzen menuan sartzen saiatzen, pasahitzaren errorea une jakin batera iristen denean, tresna automatikoki blokeatuko da pantaila urdinarekin.

Eragiketa atzeko interfazeak eta ezarpen honek ozono-analisiaren parametroak alda ditzakete, hala nola "kontzentrazio-koefizientea", "UV lanpararen distira", "4-20mA balioa", "tenperatura", "presioa", "hargailu fotoelektrikoaren parametroak", "zuzenketa balioa", "zero baliora itzultzea".

【4】Komunikazio argibideak

●4-20MA bakarreko irteera

4-20MA seinale irteera irteera aktiboa da. Erabiltzaileak datuak eskuratzeko ekipamenduetara zuzenean sar daitezke, hala nola txip bakarreko ordenagailua edo PLCa. Inoiz ez kargatu tentsioa 4-20MA seinale portuan.

●RS-485 komunikazioa（Hautaketa funtzioa）

OHARRA: Helbidearen ezarpena ukipen-pantailan!

●RS-485 komunikazioa（Hautaketa funtzioa）

Komunikazio modua: Modbus-RTU (RS－485)；

Komunikazio parametroak: 9600, 8, N, 1;

Datuen formatua: hamaseitarra jaso, hamaseitarra bidaltzea

Irakurri erregistroaren balioa:

Itzuli datuak

Idatzi erregistroa:

Itzultzeko balioa:

7. Mantentzea

Erabilera arruntean, benetako zerbitzu-bizitza gunearen ingurunearen araberakoa da. Gomendagarria da 18 hilabetean behin analizagailua kalibratzea itzultzeko fabrikaren bidez (kalibrazioa doakoa da, erabiltzaileak bere gain hartzen ditu itzulera eta garraio-tasak). Ingurune gogorrean, sentsorea 12 hilabetean behin kalibratzea gomendatzen da probaren datuen baliozkotasuna ziurtatzeko. Mantentze-elementuak honako hauek dira:

(1) Harrera-sisteman isuririk dagoen ala ez; gasaren konexio-hodia gastatuta dagoen ala ez; konektorea lotua dagoen.

(2) Ez dago elikadura-lerroa eta entxufea askatzea edo apurtzea.

(3) Analizagailuaren barruan ihesa dagoen ala ez, ozono gasa usain dezakeen ala ez.

(4) Beste arazo anormal bat.

Aurreko arazoren bat gertatzen bada, mesedez jakinarazi fabrikatzaileari ahalik eta azkarren.

8. Oharra

A. Guztiz debekatuta dago ekipoak desmuntatzea eta muntatzea. Erabiltzen direnean etiketak oso-osorik mantendu behar dira, bestela ez da bermerik egongo.

B. Mantentze lanak funtzionatzeko pertsona profesionala izan behar du.

C. Ez desmuntatu nahita, eta ekipoa irekitzean beharrezkoak ez diren kalteak saihestu.

D. Mantendu ekipamendua garbi, ez ukitu pantaila objektu gogorrekin, pantaila marraztea saihesteko.

E. Itzali elikadura iturria eta saihestu hezetasuna ekipoa itxita dagoenean.

F. Egoera anormalaren kasuan, itzali elikadura hornidura eta moztu gas-iturria berehala, eta jarri harremanetan fabrikatzailearekin garaiz.

9. Biltegiratzea

Tresna ondo aireztatuta, lehorra eta korrosiboa ez den ingurune batean gorde behar da, giro-tenperaturarekin - 10 ℃ ~ 40 ℃, eta hezetasun erlatiboa % 80 baino handiagoa ez den. Hezetasun erlatiboa % 80 baino gehiago ez duen laginketa gasa eta gasaren tenperatura -50 ℃ ~ 80 ℃ izan behar du.

10.Indarraldi-epea

Produktuaren bizitza gailu elektronikoaren zahartze-mailaren araberakoa da. Zaharkitutako gailu elektronikoa ordezkatu ondoren, produktua normalean erabil daiteke.

Proba barrutia:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Pantailaren bereizmena:	□0.01g/m   oharra: 1mg/L=1g/m3=467ppm
Bistaratzeko unitatea:	□g/Nm3  □mg/NL   □%WT
Laginketa metodoa:	□presio aktiboko laginketa  □pumping laginketa
Edukien interfazea:	□ozono-kontzentrazioa   □tenperatura-konpentsazioa
	□presioaren konpentsazioa
Argi iturriaren bizitza:	30000-50000 ordu inguru
Bistaratzeko interfazea:	4,3 hazbeteko ukipen-pantaila funtzionatzeko interfazea
Funtzio laguntzailea:	tenperatura eta presioaren konpentsazioa
Laginketa-fluxua:	0,5L±0,2L/min
Sarrerako presioa:	<0,1 MPa
Kontzentrazio-errorea :	< 0,3% FS
Lerroaren desbideratzea :	< 0,2% FS
Zero noraeza:	<±0,3%.FS
Erantzun denbora:	seinalea 0.03S da, erakustaldia 0.3S da.
Giro-tenperatura :	-20~50℃；
Serie konexioaren laginketa kalibrea:	Saihestu laginketaΦ6 (6*4mm bizkortze bizkorreko interfazea) Saihestu laginketaΦ8 (8 * 6 mm bizkortze bizkorreko interfazea)
Komunikazio modua:	RS-485
Irteera modua:	4-20mA
Errele Seinalea:	Alarma altua, alarma baxua
Energia iturria:	AC 110-220V;

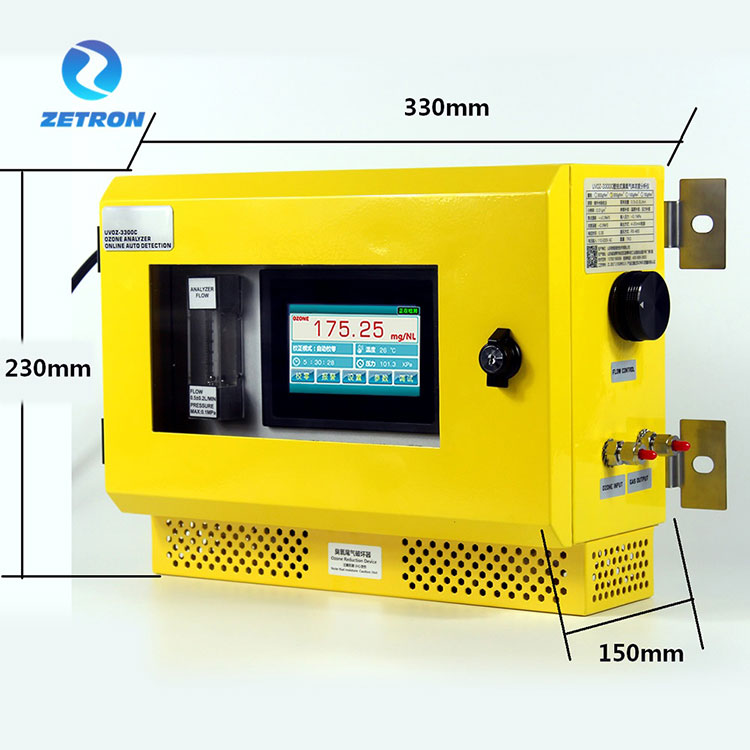

Dimentsioa:	230 mm (altuera) × 330 mm (zabalera) × 150 mm (sakonera)
Konfigurazio estandarra:	□Emari-neurgailu antiseptikoa     □iragazkia   □Ozono buztan gasaren suntsitzailea  □ laginketa-ponpa
