Ozono disolbatuaren monitorea

Ozono disolbatutako monitorearen hornitzailea

Detektatzeko printzipioa: UV bide bikoitzeko xurgapen metodoa, iturriko uretan, ur puruan edo erdieroaleen industrian ozono disolbatutako uraren kontzentrazioa aztertzeko eta detektatzeko erabiltzen dena.

Neurketa-tartea: 0-20ppm; 0-50ppm; 0-100 ppm; 0-120 ppm; 0-180ppm; 0-200 ppm.

Produktuaren ezaugarriak: UV disolbatutako ozono monitore honek barneko argi-iturriaren doikuntza automatikoko funtzio bat du, eta horrek LED argi-iturriaren distira denbora errealean doi dezake zero puntuko erreferentziako argi-datuen arabera, zero puntuaren egonkortasuna bermatzeko. UV ozono optikoko ur-kontzentrazio analizatzaile hau paraleloan edo seriean konekta daiteke ozono disolbatutako ur-hodietara, batez ere iturriko uretan, ur puruan edo erdieroaleen industrian ozono disolbatutako uraren kontzentrazioa aztertzeko eta detektatzeko erabiltzen da.

Ozono disolbatutako analizatzaile honek doikuntza-sistema automatikoko funtzio bat du UV argi-iturri batekin, UV LED argi iturriaren distira denbora errealean doi dezake erreferentziako argiaren datuen arabera, zero puntuko datu konstanteak mantentzeko, zero puntuaren egonkortasuna bermatuz. Gure konpainiaren produktu patentatua da. UV ozono optikoko ur-kontzentrazio analizatzaile honek etengabe funtziona dezake 24 orduz gelditu gabe.

Ozono disolbatuaren analisia - Produktuen ikuspegi orokorra

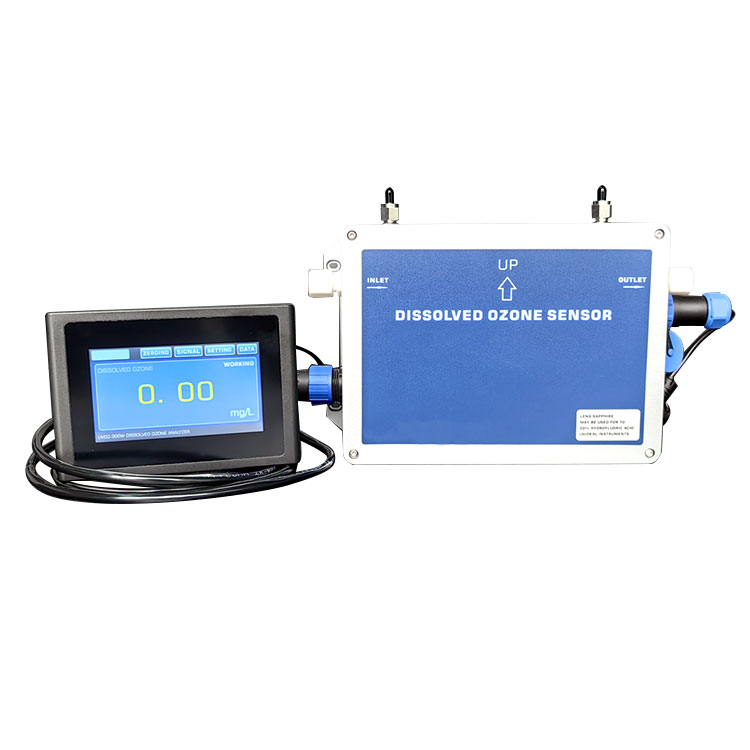

Disolbatutako ozono-kontzentrazio-analisia ur ultrapuruan edo uhertasun konstanteko uretan dagoen ozono-edukiaren neurketa zuzena da espektrofotometria ultramorea erabiliz. Bertsio pertsonalizagarria HF da, % 20ko azido fluorhidrikoko ozono ur-soluziorako erabil daitekeena. Ozono-urarekin kontaktuan dauden materialen artean PTFE, FFPM, PFA eta kuartzoa edo zafiroa daude. OZ-300W UV disolbatutako ozono-uraren kontzentrazio-analisia sarrera eta irteera batekin hornituta dago eta ukipen-pantaila funtzionatzeko interfaze batekin hornituta dago. Irteera PLCra zuzenean konektatuta dago 4-20mA eta RS-485 seinale-lerroekin.

Ozono disolbatutako kontzentrazio-analizatzaileak doikuntza automatikoko sistema funtzio bat du UV argi-iturri batekin, UV LED argi iturriaren distira denbora errealean doi dezake erreferentziako argiaren datuen arabera, zero puntuko datu konstanteak mantentzeko, zero puntuaren egonkortasuna bermatuz. Gure konpainiaren produktu patentatua da. Ozono-analisi honek etengabe funtziona dezake 24 orduz gelditu gabe. Ozono-kontzentrazio-analizatzaile honen egonkortasun handiagoa benetako izpi bikoitzeko sistema optiko baten eta bizipen luzeko LED ultramoreen argi iturri baten bidez lortzen da.

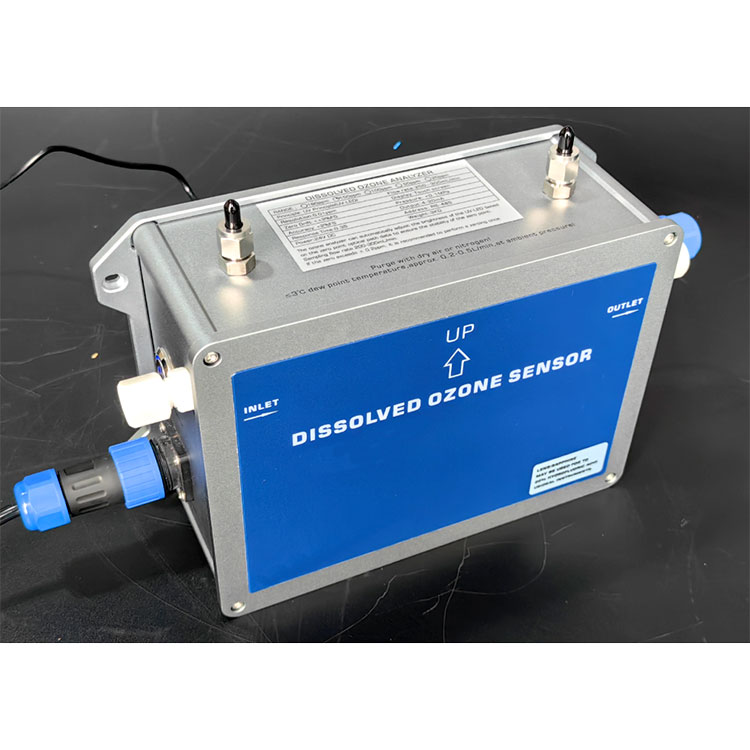

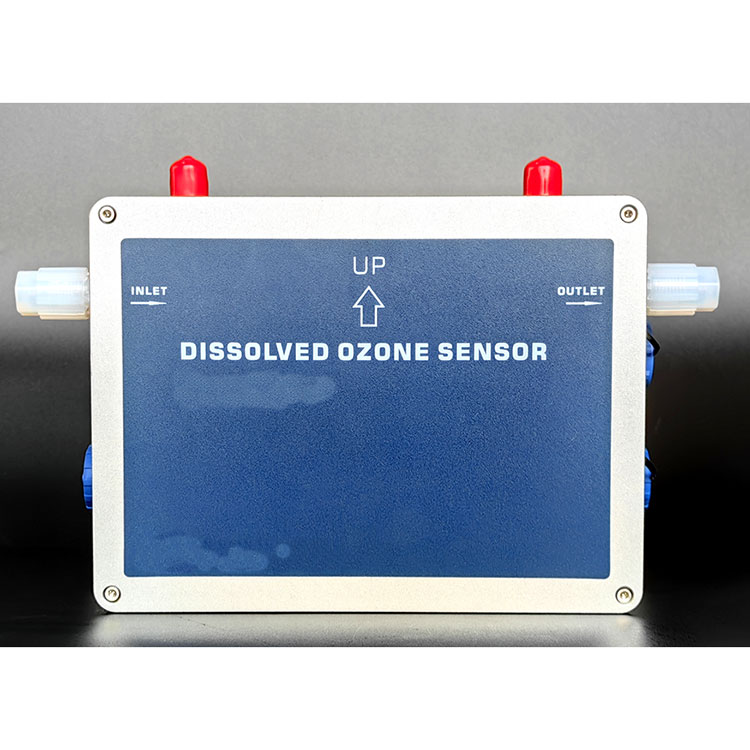

Disolbatutako ozono-kontzentrazio-analizatzailearen oskola zipriztinak babesteko diseinua duen aluminiozko maskorra da, babes maila: IP65, tamaina: 260x160x90mm (WxHxD) eta 3 kilogramo inguruko pisua. Disolbatutako ozono-uraren kontzentrazio analizatzaile hau horman munta daiteke, atzealdean kako diseinu batekin. Instalazioa behar denean, muntatzeko lau euskarri eskaintzen dira.

Disolbatutako ozono-uraren kontzentrazio analizatzailearen sarrerako emaria 200-300 ml/min da. Emaria kontrolatu behar bada, ozono disolbatutako ur-kontzentrazio-analizagailuaren irteeran balbula edo emari-neurgailu bat instalatu behar da. Balbula balbula hau sentsorearen atzean kokatu behar da (inoiz ez horren aurrean! Sarreran balbula bat instalatzeak burbuilak sortuko ditu, beraz, guztiz debekatuta dago ur burbuilak dituen ozono ura disolbatutako ozono-uraren analizatzailean sartzea.)

Beharrezkoa da disolbatutako ozono-uraren kontzentrazioaren analizagailuaren sarrerako uraren garbitasuna mantentzea eta disolbatutako ozono-uraren analizagailuaren barne sentsoreen garbitasuna mantentzea. Gomendatzen da disolbatutako ozono-uraren kontzentrazio-analisiaren zero puntua 2 astean behin kalibratzea. Zero puntua kalibratzerakoan, ozonorik edo kolorerik gabeko ur garbia sartu behar da

Ozono disolbatuaren analizatzailea - Produktuen ezaugarriak:

Proba metodoa: bide bikoitzeko UV xurgapen metodoa, bizitza luzeko argi iturri sistema, neurketa zehaztasun handia.

Neurketa-printzipioa: Lambert Beer legearen arabera, neurketa zehatza xurgapen fotometrikoaren printzipioaren bidez egiten da.

Neurketa-tartea: 0-20ppm; 0-50ppm; 0-100 ppm; 0-120 ppm; 0-180ppm; 0-200 ppm.

Argi-iturburu-sistema: iraupen luzeko atzerriko argi ultramore-iturburu-sistema (uhin-luzera 253,7 nm), 3 urteko doako bermearekin.

Erabilera: Barruko instalazioa eta erabilera, iragazgaitza den hegazkin-entxufe terminalez hornitua.

Igerileku argien sistema: igerileku argien teknologia bereizia, ihesik gabekoa, presio handiko erresistentzia eta emari-tasa handiko laginketa likido-inpaktuarekiko erresistentzia.

Konpentsazio adimenduna: zero doikuntza automatikoarekin eta argi iturriaren konpentsazio funtzio automatikoarekin hornitua.

Eragiketa-metodoa: eskuz zero jarri daiteke, eta zeroan zehar, beharrezkoa da tresnan ozono ur-soluziorik ez dagoela ziurtatu.

Bistaratzeko unitatea: mg/L, ppm aukerakoa.

Datuen bistaratzea: definizio handiko koloreko ukipen-pantaila.

Irteera funtzioa: 4-20mA, RS485 komunikazioa.

Zero doikuntza automatikoa: LED ultramoreen argi iturriaren distira denbora errealean doi dezake erreferentziako argiaren datuetan oinarrituta, zero puntuko datu konstanteak mantentzeko, zero puntuaren egonkortasuna bermatuz.

Hainbat bertsio:

Bertsio arrunta iturriko uretarako eta araztutako uretarako erabiltzen da.

HF bertsioa %20ko azido fluorhidrikoko ozono ur-disoluziorako erabil daiteke.

Ozono disolbatuaren analizatzailea - Produktuen egitura eta konposizioa

【1】Horman muntatutako instalazioaren neurriak

【2】Bistaratzeko panela eta pantaila

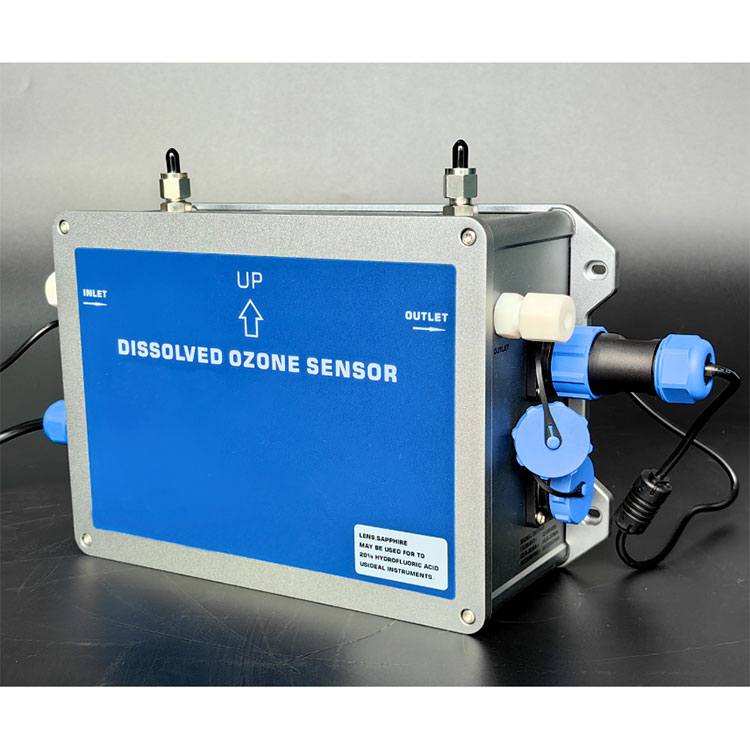

【3】Potentzia sarrera, seinalearen irteera, sarrera eta irteera

Potentzia sarrera:

Seinale terminalaren irteera:

DISPLAY SIGNAL terminala: urruneko pantaila-seinaleak konektatzeko erabiltzen da (makina honek dagoeneko badu pantaila bat)

UV disolbatutako ozono uraren analizagailuaren gaineko gas-interfazea aire konprimituko interfazerako erabiltzen da. Ozono-uraren tenperatura baxuegia bada, tresnan aire konprimitua sartzea gomendatzen da tresnaren barneko ozono-uraren kanalizazioan kondentsazioa saihesteko.

 Ozono disolbatuaren analizatzailea - Produktuaren konexio-prozesuaren diagrama

Ozono disolbatuaren analizagailua - presio positiboaren adar laginketa konexio diagrama

(Konexio-prozesu hau erabiltzea gomendatzen da zatiketa laginak egiteko. Kontuan izan emari-neurgailua disolbatutako ozono-uraren analizagailuaren irteeran instalatu behar dela.)

Ozono disolbatuaren analizatzailea, presio negatiboa den ur ponparen laginketa konexio diagrama

(Konexio-prozesu hau erabiltzea gomendatzen da zatiketa laginak egiteko. Kontuan izan emari-neurgailua disolbatutako ozono-uraren analizagailuaren irteeran instalatu behar dela.)

Oharra: disolbatutako ozono-uraren emaria-neurgailuaren fabrikatzailea konfigurazio-osagarri estandarra da, eta presio negatiboko ur-ponpa aukerako produktua da. Fabrikatzaileari kontsulta dezakezu bereiz erosteko.

Oharra: Pantailaren bertsiorik gabe, fabrikatzaileak banan-banan konfiguratuko ditu kable bidezko ukipen-pantailaren osagarriak (kablearen luzera 2 metrotan)

Ozono disolbatuaren analizagailua - Parametro teknikoak:
